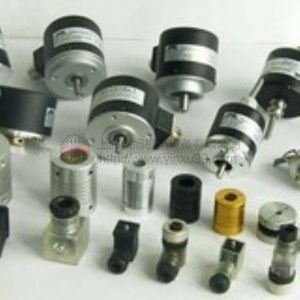

德国AEBRIDGE编码器
德国AEBRIDGE公司是一家专门生产编码器的厂家
AEBRIDGE编码器工作原理：
AEBRIDGE编码器由一个**有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别AEBRIDGE编码器的正转与反转，通过零位脉冲，可获得AEBRIDGE编码器的零位参考位。ACTI编码器

AEBRIDGE编码器信号输出： AEBRIDGE编码器信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电*开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
AEBRIDGE编码器信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
A.B两相联接，用于正反向计数、判断正反向和测速。
A、B、Z三相联接，用于带参考位修正的位置测量。
A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减*小，抗干扰*佳，可传输较远的距离。
对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。

AEBRIDGE	9000M/30L/5-LD/10-27FC 78134
AEBRIDGE	5000M/30L/S/10-27
AEBRIDGE	2500 1/30M/S/10-27
AEBRIDGE	TYP.NO:M081I04D SN:74777	编码器
